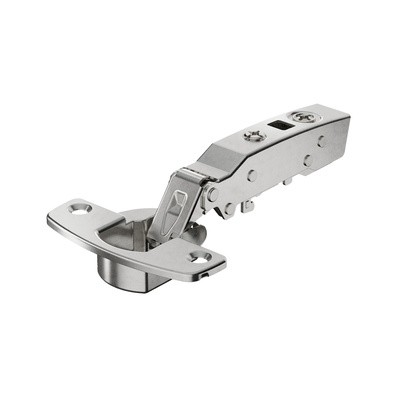

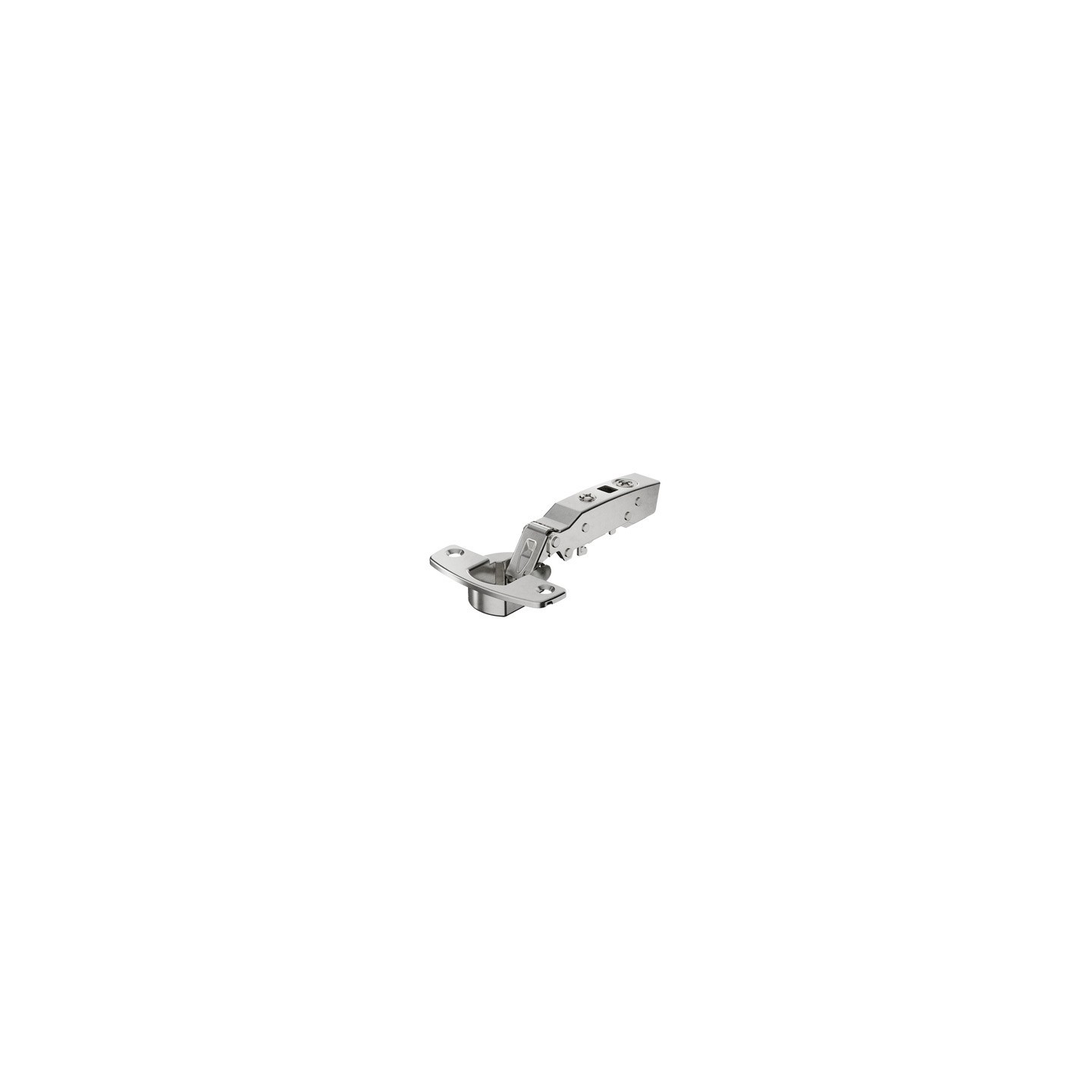

Cerniera Sensys 8645i 110° collo 0
Sensys Cerniera 110° con ammortizzatore incorporato
Istruzioni montaggio Pagina catalogo File DWG/DXF Calcolo n°cerniere per anta (peso)
- Sensys Cerniera 110°
- Con ammortizzatore incorporato e con molla di chiusura (Sensys 8645i)
- Classificazione qualitativa secondo EN 15570, Level 3
- Angolo di apertura 110 °

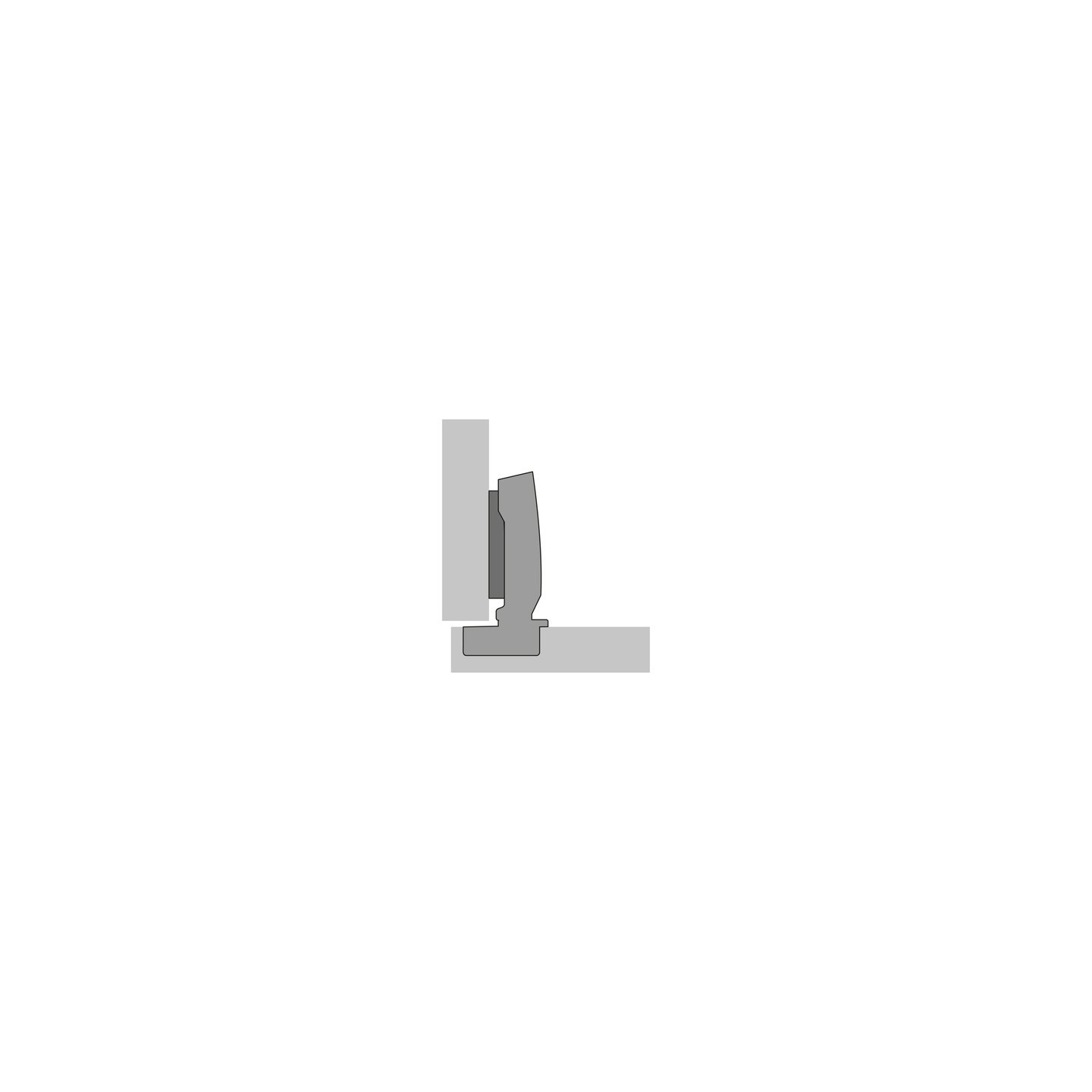

- Tipo di battuta collo 0

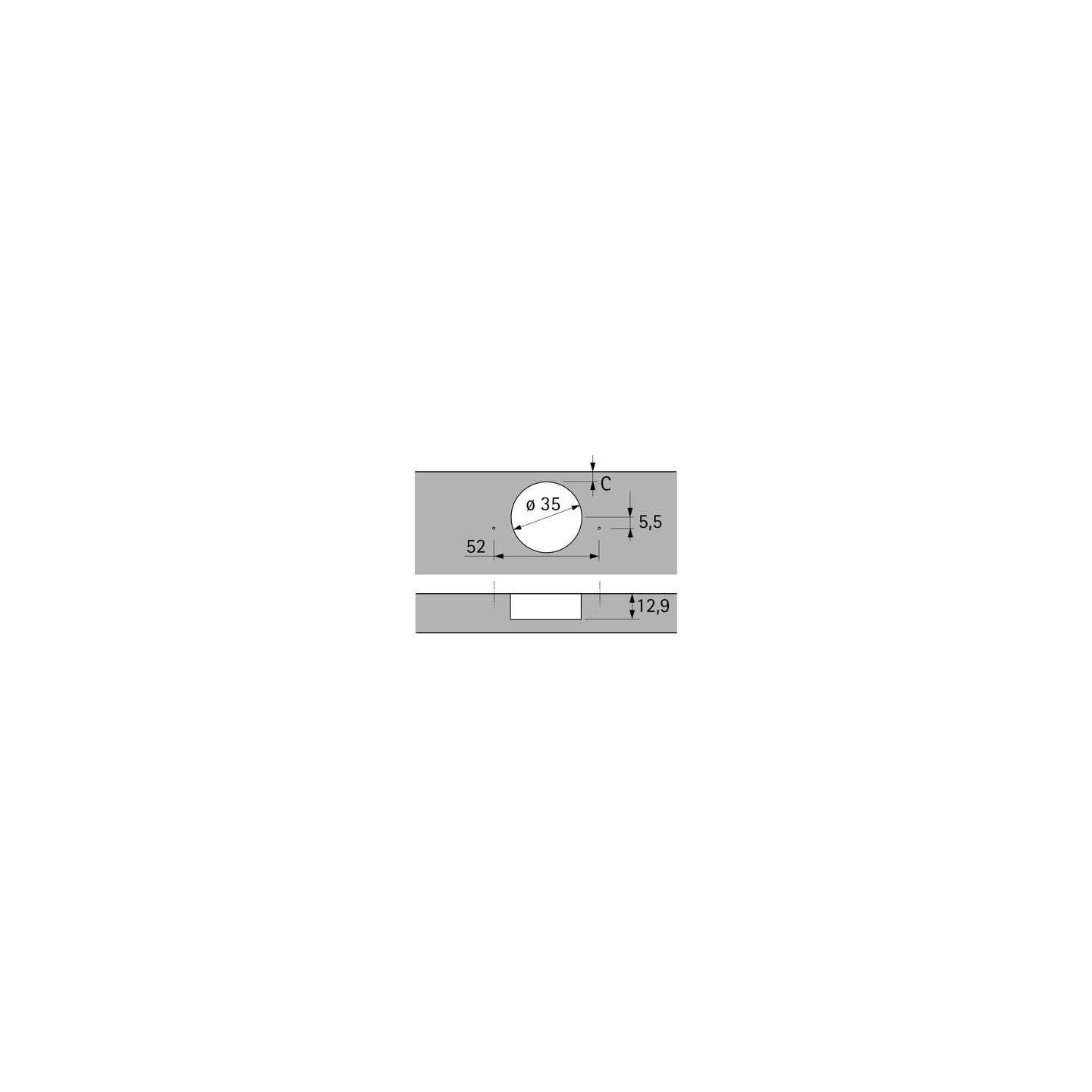

- TH - schema di foratura 52 x 5,5 mm
- Profondità scodellino 12,8 mm

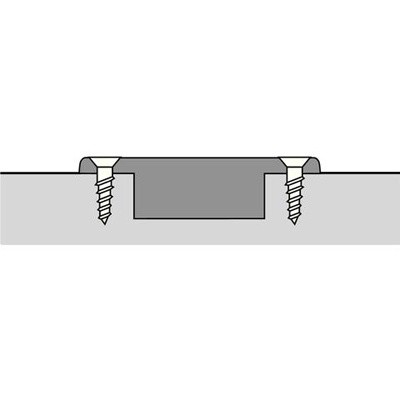

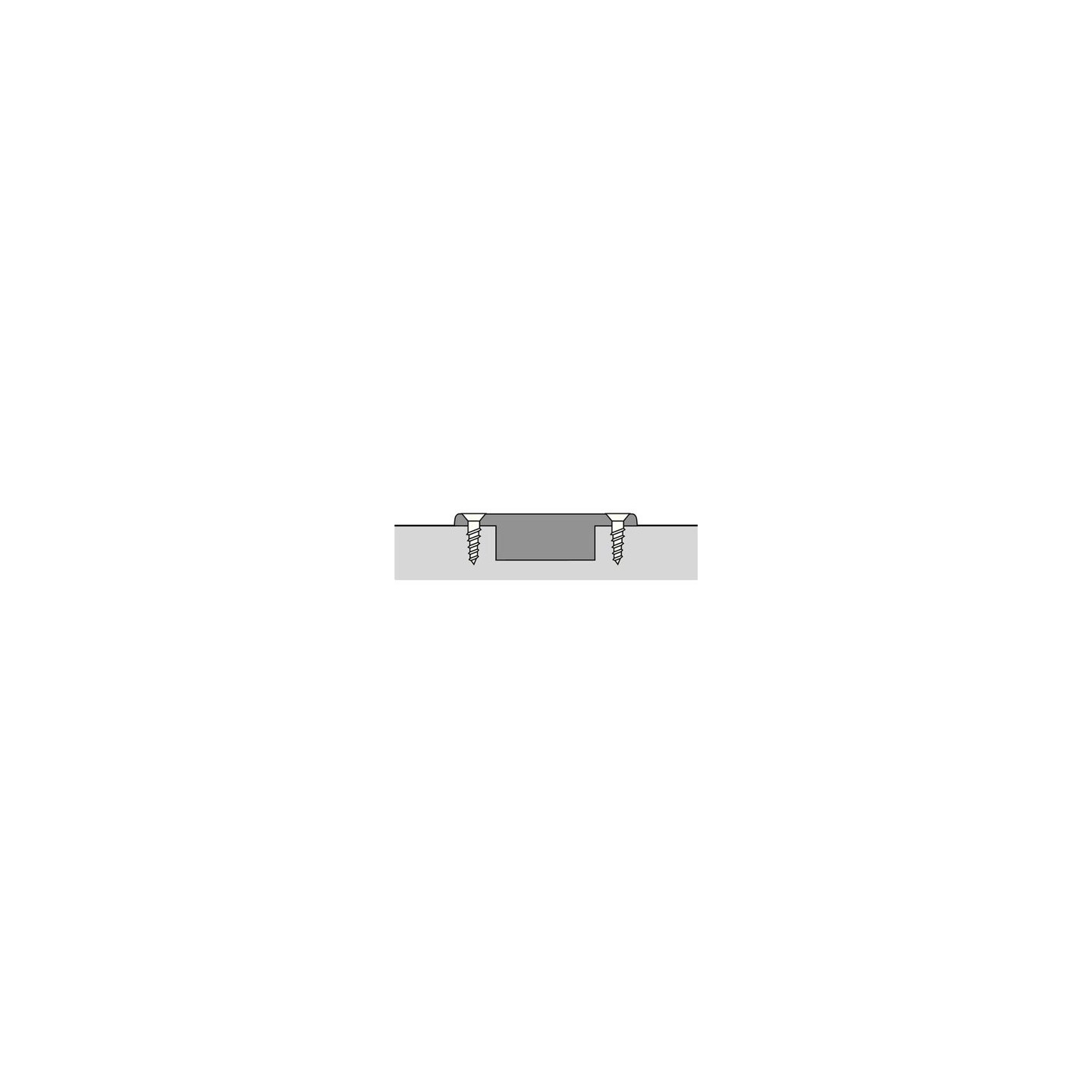

- Montaggio con fissaggio a viti
- Regolazione del sormonto incorporata +2 mm / -2 mm
- Regolazione di profondità incorporata +3 mm / -2 mm
- Regolazione dell’altezza tramite basetta
